沖擊式破碎機結構圖文詳解

沖擊式破碎機利用沖擊能對礦石物料進行破碎，物料在破碎腔內科得到?jīng)_擊、碰撞、摩擦、研磨等全方位、多角度的破碎，成品顆粒具有更好的粒形，更均勻的粒度，銷路非常好。

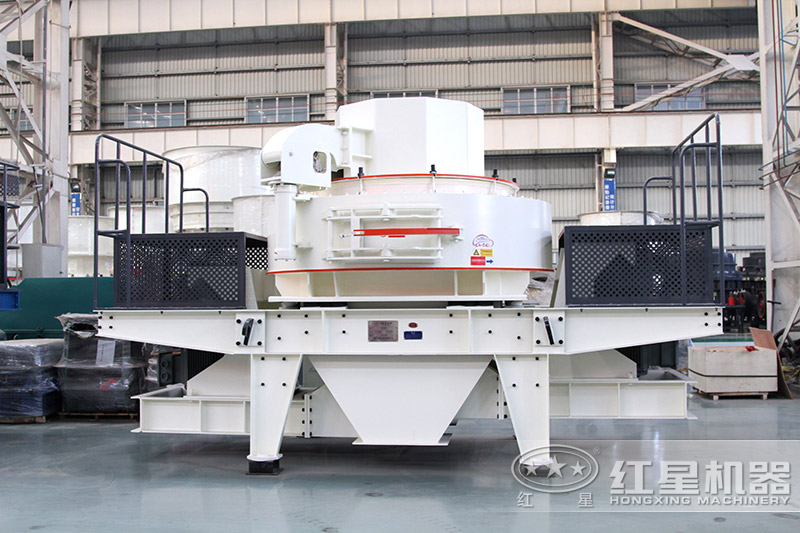

沖擊式破碎機

沖擊式破碎機對于各類金屬和非金屬礦物都能破碎，每種礦石物料的破碎程度不一樣，因為每種礦物的硬度、組成、濕度、粘度等方面都有相應的差別，這些因素都會影響破碎的效果，而沖擊式破碎機的成品粒度可由用戶隨時進行調節，所以對于大部分用戶的加工需求，沖擊式破碎機都能夠滿足。

沖擊式破碎機結構圖詳解

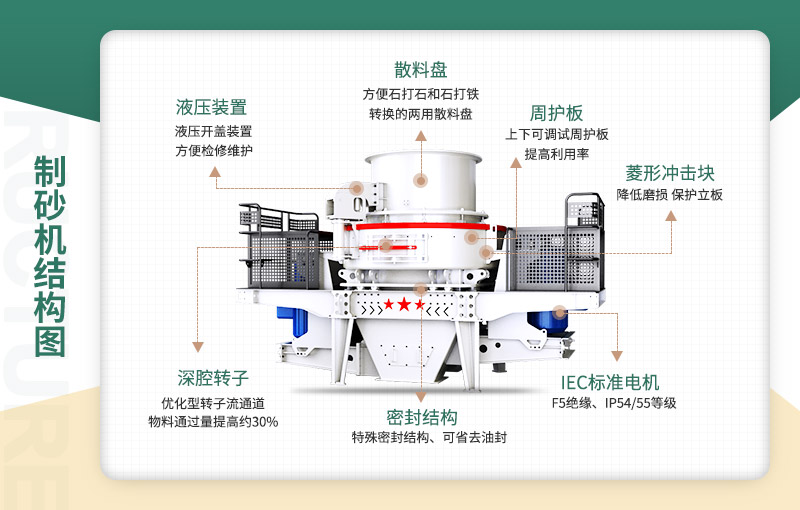

沖擊式破碎機結構圖

1、葉輪—轉速高，成品粒度越細

破碎作業中，葉輪的磨損是相當嚴重的，雖然葉輪流道板能夠起到一定的保護作用，但是葉輪的材質也是需要重點關注的問題，耐磨性能一定要好。物料經葉輪流道板分成兩部分，之后才會出現物料想撞擊破碎的現象。

2、傳動裝置—雙電機更有效

沖擊式破碎機傳動裝置除了雙電機，還有電念頭，雙電機可增加主軸的平衡性，提高生產的靈活性，雙電機也不會產生附加的力矩，提高設備運轉效率。

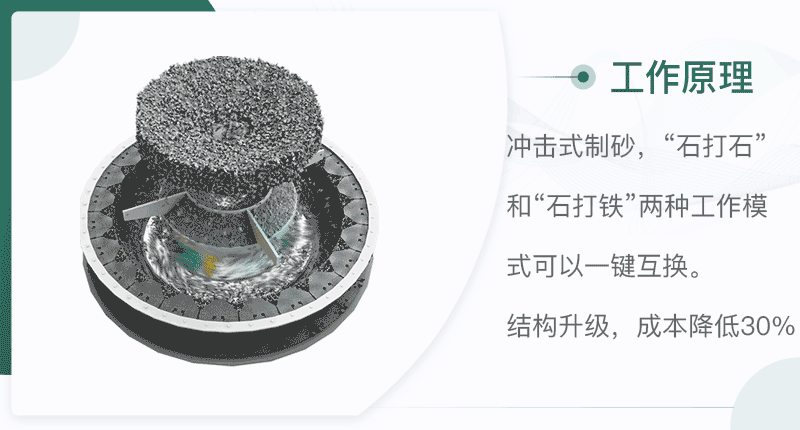

沖擊式破碎機破碎腔內部及原理

3、主軸總成—傳遞動力，支撐作用

主軸總成位于底座上，要做好相關部件的潤滑工作，用戶選購沖擊式破碎機時，要特別注意主軸的鍛造工藝和結構設計，鍛造工藝不夠先進，主軸承在長期負荷生產下容易發生裂紋，影響使用壽命。

4、破碎腔—可采用多腔型

沖擊式破碎腔可采用多種破碎腔型，是物料的破碎空間，葉輪的高速旋轉也發生在此。目前效率高的沖擊式破碎機采用渦動破碎腔，空間設計先進，結構合理，破碎過程中受到的磨損小，更加有效。

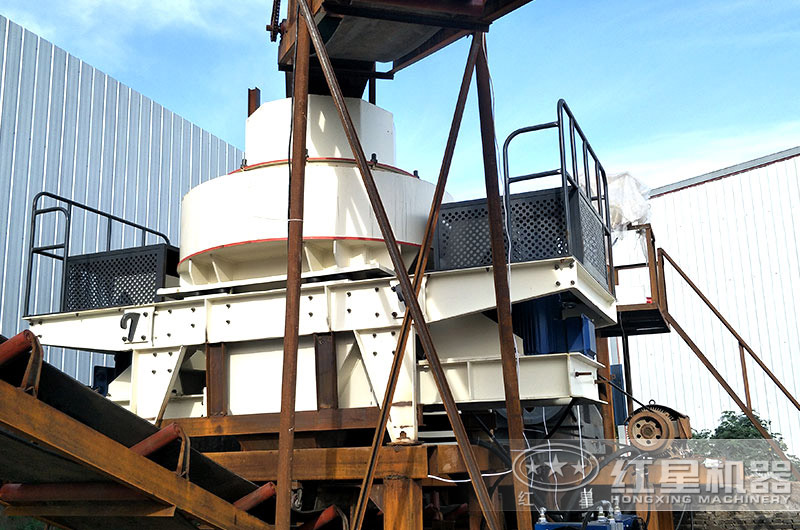

沖擊式破碎機作業現場

5、給料斗—配置有耐磨環

沖擊式破碎機的給料斗為倒立的棱臺體，在進口處設置有耐磨環，可有效減少物料進料過程中對給料斗的磨損，延長使用壽命。
