錘式反擊破碎機

錘式反擊破碎機簡介

錘式反擊破碎機簡稱反擊破。紅星錘式反擊破碎機是吸收國內外優良技術，結合國內砂石行業具體工礦條件而研制的，本系列產品能處理邊長100-500毫米以下物料，具抗壓強最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

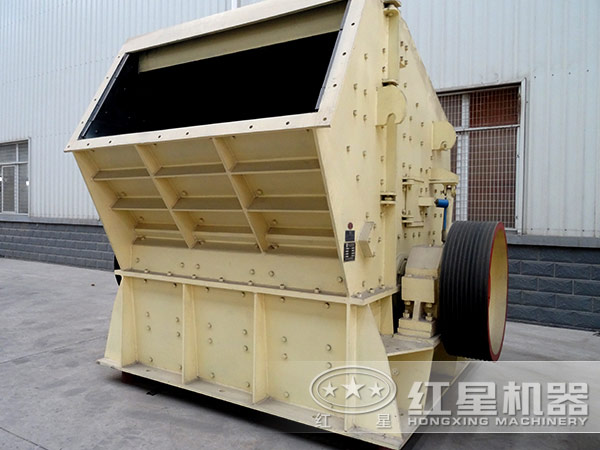

錘式反擊破碎機車間實拍

錘式反擊破碎機性能優勢

1、錘式反擊破碎機采用合理的潤滑系統，增加了軸承的使用壽命，而且維修也方便。

2、可通過多種方式調節出料粒度，如調節轉子速度、調節反擊板和研磨腔的間隙等。間隙調節可通過機械式或液壓式進行調節。

3、進料溜槽和反擊板可配備加熱裝置，防止物料的粘結。反擊式破碎機不須配備底部篩板可有效防止堵塞現象

4、它采用新的制造技術，特別的結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好。

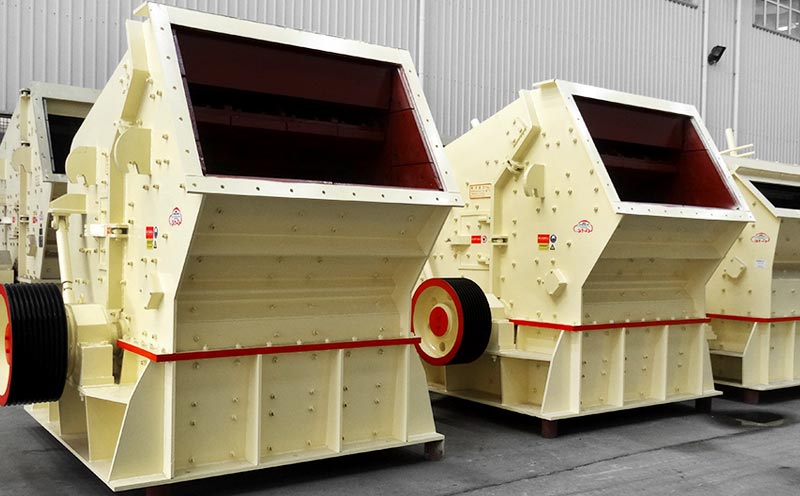

錘式反擊破碎機 性能優越、作業穩定

錘式反擊破碎機作業原理

物料塊從進料口喂入，為了防止料塊在破碎時飛出，在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面，細小料塊通過篦縫落到機殼的下部，大塊的物料沿著篩面滑到轉子上。

在轉子的圓周上固定安裝著有一定高度的板錘，轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊受到高速旋轉的板錘的沖擊，獲得動能后以高速向反擊板撞擊，接著又從反擊板上反彈回來，在破碎區中又同被轉子拋出的物料相碰撞。

由條篩、轉子、反擊板以及鏈幕所組成的空間稱為第一沖擊區；由反擊板與轉子之間組成的空間是第二沖擊區。物料在第一沖擊區受到互相沖擊而破碎后，繼而又進入第二沖擊區受到再次的沖擊粉碎。破碎后的物料經機殼下部的出料口卸出。

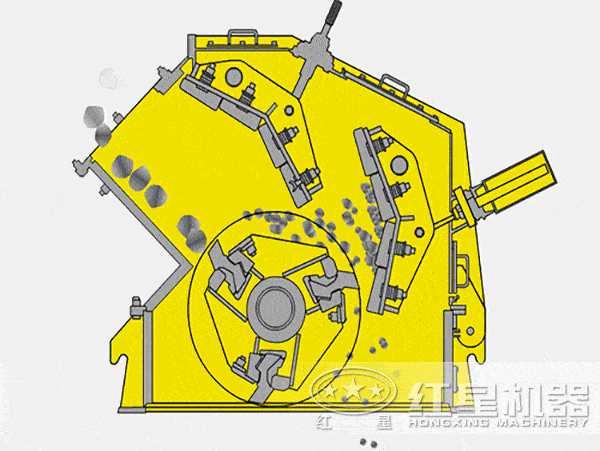

錘式反擊破碎機原理動圖展示

錘式反擊式破碎機結構

錘式反擊式破碎機主要由：襯板、鏈幕、轉子部、板錘、調節彈簧、蝶形彈簧、后反擊板部、前反擊板部、架體部等組成。

板錘：板錘主要是用來對從進料口進來的物料進行擊打，賦予物料沖擊能，紅星生產的板錘采用高錳鋼制成，可延長板錘的使用壽命。板錘的形狀很多，長條形、T形、S形等，現在一般為長條形。

反擊板：反擊板主要是用來承受板錘擊出的物料沖擊，通常采用了耐磨的襯板，帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，電耗省。可采用鋼板焊接而成。

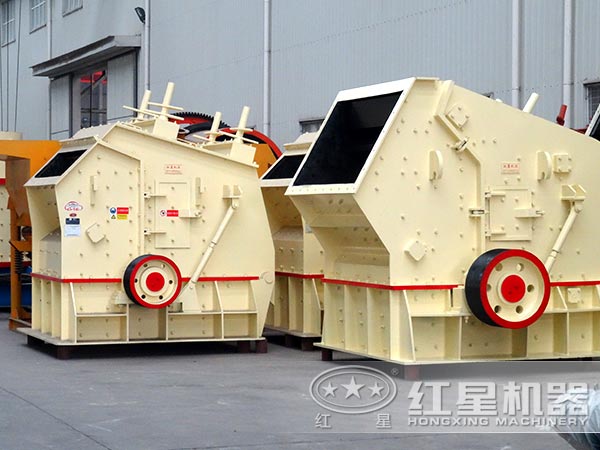

多規格錘式反擊破可供選擇

技術參數
