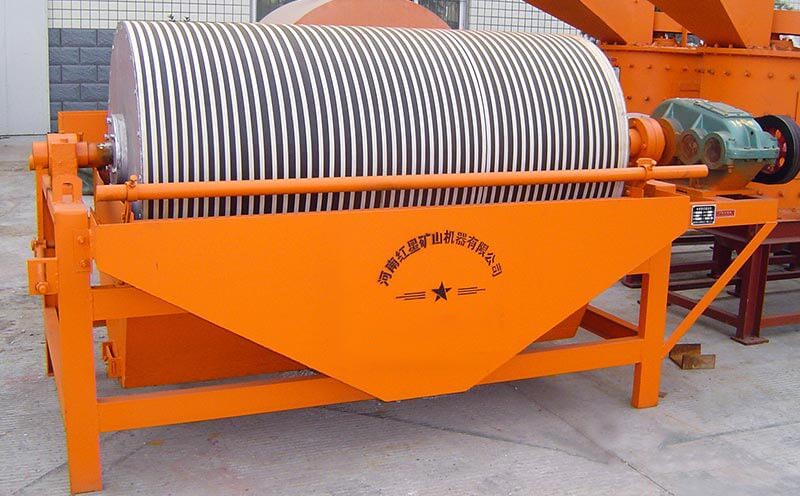

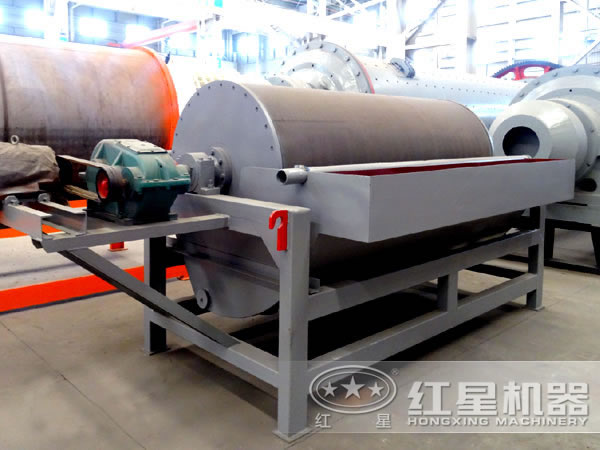

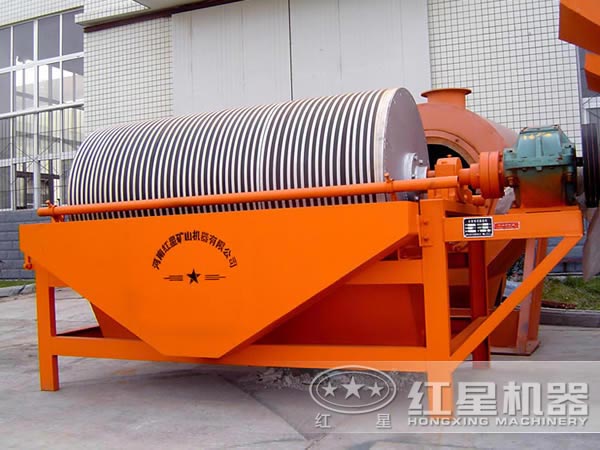

滾筒磁選機簡介
滾筒磁選機是根據磁鐵礦礦物性質及選礦特點而設計的,在結構上較明顯的特點是磁系外部包裹著圓筒來保護內部磁系或者是利用圓筒與磁系的相對轉動來實現較好的除去鐵礦中夾雜的非磁性礦物。主要應用于磁鐵礦的選礦作業,根據選礦作業環境的不同,不同構造的滾筒式磁選機可以用來進行濕式磁選作業、干式磁選作業,粗選、精選、掃選作業,也能進行大塊磁選作業、細粒磁選作業。
結構特點

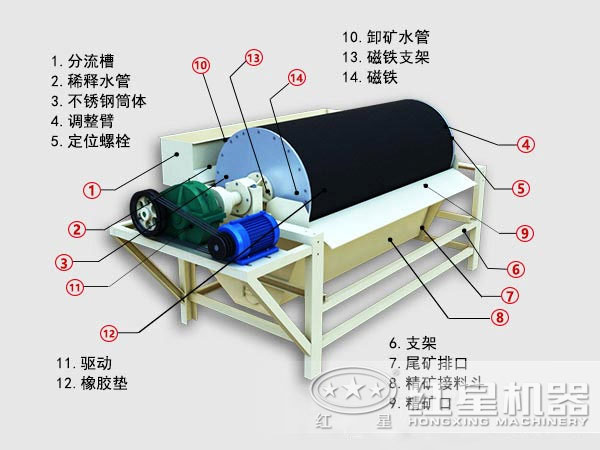

設備由上下機殼、永磁滾筒、電動機等組成。物料由料倉進入磁滾筒,通過布料器均勻分布,在機殼下方設有兩個出料口,一個是磁性物料出料口,一個是非磁性物料出料口,在機器運行過程中,可以通過調整手輪來控制物料中的磁性物質含量,并采用永磁磁系結構,可持續運行,具有節約能源安全可靠的等特點。
1、結構設計合理
由箱體、兩個磁芯裝置、兩個排渣裝置及傳動裝置組成,數塊高強度永久磁鐵組裝成一個表面形成網狀磁力線的滾筒,排渣裝置與滾筒構成磁封閉系統,形成合理的設計。
2、磁源采用高性能永磁磁材
該機采用高性能永磁磁材作為磁源,在工作中,被選物料在滾筒表面磁場中,借助磁力與機械力對顆粒的作用而實現分離,采用強磁選與陰離子反浮選流程優勢,大大提高了磁選效率,增加用戶的生產收益。
3、選礦精度高
滾筒磁選機在選礦作業中,工作原理科學,有利于礦物的提純,品味得到提升,有利于微粉物料下一步的處理加工,分選精度高,能有效為用戶帶來明顯收益,值得推廣。
磁選是基于物料間的磁性差異,作用于各種顆粒上的磁力和機械力的合力不同,使它們的運動軌跡也不同,從而實現分選作業。將物料放入磁選機,其中的磁性顆粒在不均勻磁場作用下被磁化,受到磁場吸引該磁性顆粒就會沿磁場強度增加的方向移動直至被吸附在滾筒或帶式收集器上,而后隨著傳輸帶運動而被排出。沒磁性的仍會留在廢物中而被排出。
技術參數
型號 | 筒徑 | 筒長(mm) | 圓筒轉速(r/min) | 給料粒度 | 處理量(t/h) | 功率 |
CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
CTB1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
